第一章、工廠IP網絡廣播系統簡介

1．1、用戶需求分析

為了加強對廠區的管理和營造一個舒適輕松的工作環境，用戶現擬建一套廣播系統，能對廠區內各區域進行背景音樂播放、實時廣播和無人值守等功能，必要時能進行緊急通知或廣播。具體要求分析如下：

基于廠區廠區網，具有跨越INTERNET網的功能：

整套系統要求布線簡單，充分利用廠區已有的廠區網絡，終端機直接接入到廠區的廠區局域網內，只需布置終端機到音箱的音頻線，布線較其它任何形式的廣播更簡單、方便。

同時具有跨越INTERNET網的功能，在總部廠區配置上相關的設備及軟件，可以通過INTERNET網對廠區進行遠程廣播通知等功能。

點對點、點對組的控制及任意分組功能：

實現點對點、點對組的控制，即在同一時間，既可以對不同的分區同時播放不同的音樂，而互不受影響，也可以將任意多個分區進行任意組合進行廣播，操作靈活，功能強大。

具有分控功能：

在領導辦公室可以配置遠程IP尋呼話筒或是廣播分控軟件，再配置上話筒，即可對指定的區域進行廣播，如領導在辦公室可以對廠區任意區域進行廣播。

無人值守功能：

實現廠區日常鈴聲的全自動化（將廠區日常鈴音在廣播系統內進行編程，并可實現廠區鈴音的夏、冬季全自動播放。）

系統可擴展性強：

如需增加區域只需添加終端或網絡設備即可完成系統的擴容

終端機具有多口網絡交換接口：

終端機至少要求具有一路網絡輸入、一路輸出接口。

第二章、工廠IP網絡廣播系統設計說明

系統整體規劃為“音源數控化、播放自動化、管理智能化、擴展自由化、操作人性化”的全數字IP網絡廣播。

2．1、設計要點：

1、技術要求：本方案針對廠區音頻使用的特殊性，要求整體架構必須采用基于TCP/IP的整套全數字音頻系統；

2、領導辦公室的分控音頻控制：在領導辦公室能直接點擊某個區域進行呼叫、通知，并可以根據需要隨時編輯。

3、在室外區域領導可以通過服務器無線遙控器進行播放任務，如播放國歌等。

4、主機房所有設備，包括主控電腦等設備，為避免長時間工作，系統需具有定時開關機功能，延長了設備的使用壽命。

5、在滿足以上特殊要求的情況下，要求該系統還能滿足其他常規的打鈴、放操、作息、通知、隨意分區、靈活擴展等功能。

2．2、需求說明

1、前端音頻采集和發送設備：依靠先進的數字技術，采用嵌入式的純硬件數字設備，具備現場采集現場以太網傳輸能力，集采集、處理和發送于一體，并且操作人性化，簡單；

2、傳輸方式：數字音頻通過以太網傳送到音頻節點，終端音頻節點以模擬音頻方式傳給功放，再由功放傳輸到相應區域，可實現從1路到音頻節點數量之間的任意路數的分區。音頻傳輸采用了高效的音頻壓縮算法，在保證音頻質量的前提下，每通道占用的帶寬也低。

3、廣播中心的主要設備均有很強的穩定性，能夠長時間的連續運行；終端在沒有操作和音頻流時能自動進入待機狀態，待機狀態能耗十分小，大量節約電力。

4、權限和訪問級別控制：可設置播放優先級別，能保證不同內容的音頻合理地輸送到系統的終端節點；設備可設有用戶登錄界面，保護設備不受非授權人員的誤操作影響。所有設備采用獨有的嵌入式操作系統，操作簡單，管理方便，可以保證系統不受病毒和網絡攻擊。

5、系統集成：本系統具有開放式結構，使用標準的流媒體傳輸和TCP/IP網絡協議，可與其他系統如報警系統通過多種形式集成。

6、電源與防雷：廠區內需設計防雷接地設備。

2．3、系統選型及解決方案

2.3.1、系統選型：

根據用戶需求及用戶內部實際環境，建議用戶采用新一代的廣播系統——IP網絡廣播。

我們選用的是AVH數字IP網絡公共廣播系統。

2.3.2、解決方案：

        根據廠區對廣播的實際需要，運用最新的數字技術，TCP/IP網絡通訊技術相結合而建立起來的一套嶄新、完整的數字網絡廣播體系。它以全新的理念構造出新一代的廣播系統，煥發了無窮的活力，是任何傳統廣播系統所不能比擬的。AVH數字IP網絡公共廣播就是在實現強大、多樣功能公共廣播的同時，充分體現出高度的智能化和可靠的穩定性。

        由于現代技術的飛速發展，故必須充分考慮今后的發展需要，設計方案必須具備前瞻性和可擴展性，不僅充分保護了甲方的投資，而且具有較高的綜合性價比。它已廣泛運用于金融、電力、商業、旅游、廠區、賓館、交通、工礦企業等各種行業之中，發揮了其不可替代的作用。

        AVH網絡IP廣播系統是一套基于IP數據網絡,  將音頻信號以數據包形式在局域網和廣域網上進行傳送的純數字、互動式廣播系統。該系統設備使用簡便，只需將終端接入計算機網絡即可構成功能強大的數字廣播系統，每個接入點無需單獨布線，實現計算機網絡、公共廣播的多網合一。

        AVH網絡IP廣播系統是完全不同于傳統廣播、調頻尋址廣播和數控廣播的產品。因建立在通用網絡平臺上，幷融入AVH自主知識產權的數字音頻技術，多方面體現了其顯著的優越性。作為純數字化的廣播系統，徹底解決了傳統廣播系統存在的控制方式不靈活，擴展性差、傳輸距離有限，缺乏互動等問題。

         AVH網絡IP廣播系統具有CD級(44.1K, 16bit)的音質效果, 適合于音樂欣賞和聽力訓練。

        在傳輸方面，可運行在跨網關的局域網和Internet網上，音頻傳輸距離無限延伸，從公司總部到各個地區分部的同聲廣播，實現快速、可靠的信息溝通。

        在控制方面，因為采用數字信號傳輸，所以信號不同于模擬信號傳輸時一對一的方式，數字信號可以在其網絡上的任何一個節點上控制音頻信號的信號流向，而不必要跑到總機房去進行廣播控制。同時不受傳統廣播分區的限制，每個終端都可以播放各自獨立的廣播節目，實現真正意義上的點控廣播。

        IP網絡廣播系統是一套基于電腦網絡的新一代公共廣播系統，可跨internet進行遠距離廣播。區別于傳統的音頻調頻以及可分區控制的智能廣播，IP網絡廣播所有的信號都是以純數字信號而不是模擬信號來傳輸，是真正意義上的純數字化網絡廣播。

IP網絡廣播除了能實現傳統定壓廣播的所有功能外，還具有以下特點：

（1）、將計算機及網格技術和廣播設備有機結合，功能強大，操作、控制簡單，設備配套簡潔，性能穩定可靠。利用已有的電腦局域網線進行信號傳輸，無需重新架布音頻信號線；IP網絡廣播控制終端采用工業級ARM嵌入式芯片，快速啟動，可靠性高，無懼病毒侵擾，可全天24小時不斷電運行，安裝工程及日常維護量??；

（2）、分區控制實現更簡單方便快捷，擴展性能好，隨時隨地可增減廣播分區，如有需要每個房間都可成為一個分區控制點。實現了真正的多路廣播和點對點的控制，每個分區控制點可同時播放不同的內容。分區控制點個數不受限制。

（3）、可跨網關及路由，可跨Internet網進行廣播，為遠程廣播的實現提供了解決方法。傳輸距離不受限制，信號無衰減無失真，不受干擾，提供CD級廣播音質效果。

2．4、AVH數字IP網絡廣播的系統結構

2.4.1、系統結構圖：

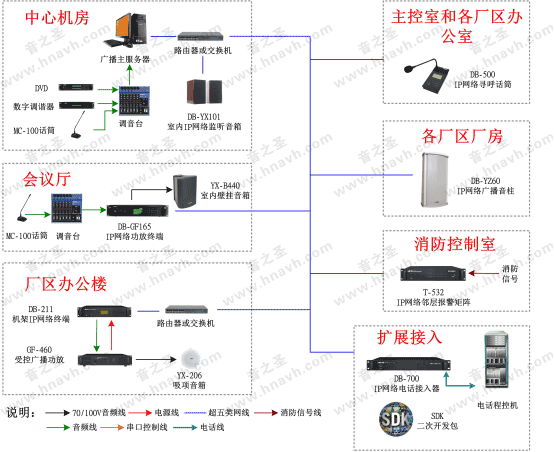

    AVH數字網絡廣播系統是一套基于廠區網絡的IP網絡廣播系統。其系統結構連接圖詳見如下：

2.4.2、各組成部分設備分析：

1、廣播主服務器：

必備組件。網絡廣播系統的主控部件，提供系統管理、用戶管理、終端管理、節目管理、任務管理等管理功能，是整個系統的核心。

2、廣播終端：

必備組件，系統服務器上的播放任務將語音數據文件通過網絡發送到廣播終端，在廣播終端上進行解碼還原為音頻流，再對后級功放或音箱進行驅動，以提供高保真的音質效果。AVH數字網絡廣播系統終端提供豐富的接口類型及控制功能。

3、監聽終端：

監聽終端用于對系統中其他任意廣播終端的播放情況進行實時監聽，主要應用于領導抽查和廣播管理員的監控，方便廣播管理員對任意區域的狀態監聽。

4、數字編碼器：

實時將DVD、雙卡座、話筒等音源信號進行編碼，通過網絡進行傳輸。

5、領導辦公室分控點：

在領導辦公室可以安裝廣播分控軟件或是IP網絡尋呼話筒，便可對廠區內任一區域廣播通知講話等。

2．5、AVH數字IP網絡廣播系統功能及特點

1、系統功能

A、基于IP網絡構建，可以跨Internet進行廣播；

B、智能軟件集中管理，分布式使用，總部可以集中管理和使用。各個分支機構也可以自主的使用，充分體現了廠區管理的民主與集中；

C、系統基于IP地址尋址，調整擴展簡單，隨著集團的發展，可以隨時增加和更改廣播的地域。

D、任意分區控制功能:

車間主任在辦公室可對所管轄的車間進行廣播，在廠領導辦公室可對全廠任意一個區域、多個區域或所有區域進行廣播通知、播放音樂，當車間主任在對本車間進行廣播時，廠領導如需對該區域進行廣播則可自動打斷車間主任的廣播，當廠領導廣播完畢，車間主任繼續廣播，實現了分級管理功能。

E、具有傳統廣播系統所有功能:

如講話廣播、背景音樂、定時打鈴和電臺節目轉播等。

F、基于TCP/IP協議:

充分利用網絡資源，避免重復架設線路，有以太網接口的地方就可以使用，真正實現廣播、計算機網絡的多網合一;支持跨互聯網廣播，主校區可集中控制多個分校區。

G、服務器定時控制及無線遙控功能：

為避免廣播主服務器（主控電腦）及機房的其它設備長時間連續工作，配置了定時控制器，能定時開關電腦及主機房所有設備，同時能通過無線遙控器控制播放服務器MP3音樂。

H、定時節目廣播:

可以按預先定制的任務對一個或多個終端定時廣播音樂。

I、文件廣播:

可臨時創建多個文件廣播任務，對任意終端進行廣播。

J、實時采播

將外接音頻（卡座、收音機、話筒等）接入電腦聲卡或外配的音頻編碼終端,實時編碼成數字音頻流廣播到其它任意多個終端,多個音頻編碼終端可同時工作。

K、遠程尋呼:

通過網絡尋呼話筒或PC機工作站軟件，能對任意終端實現廣播尋呼。支持跨越Internet的遠程尋呼。

L、U盤播放、錄音:

U盤識別能強，支持FAT16,FAT32文件系統,高音質CD級別(44.1K,16位)錄音。

M、各廠房之間都可以實現雙向對講

每個廠房值班室都配有網絡話筒，可以便于各廠區之間保持對講通話，同時與主控中心對講時，具有呼叫轉接功能，在緊急情況下不影響設備的使用。

N、功放電源控制、網絡信號點擴搌.

終端可自動控制外接功放電源的開和關, 終端可選配多口交換機,進行網絡信號點擴搌.

O、消防聯動（選配）

系統接入消防報警信號，可實現消防聯動、鄰層報警。

P、多個節目同時播放功能

基于網絡的AVH數字IP網絡廣播系統，播放功能比傳統模擬廣播功能更強大，播放方式更靈活，在同一時間可以對不同的分區播放不同的音樂。

2、系統特點

   IP網絡廣播系統是基于當前已廣泛使用的以太網網絡平臺，充分利用廠區的廠區網絡，完全不同于純模擬廣播、調頻尋址廣播和數控廣播的產品，并結合多項數字音頻技術，多方面體現了其顯著的優越性：

A、功能方面：可同時對多個終端廣播不同的節目，不僅完全現實現了傳統廣播系統的功能，且終端具有文件點播、U盤播放和錄音、終端與終端之間雙向對講等多項功能。

B、音質方面：其音頻采集使用接近CD音質(44.1K,16bit)，更適合于音樂欣賞，每個發音都清晰可辨。

C、傳輸方面：音頻傳輸距離無限延伸，可運行在跨網關的局域網和Internet網上，支持大范圍的重要型應用，從主校區到分校區集中控制廣播，從公司總部到各個地區分部的同聲廣播，實現快速、可靠的信息溝通。

D、可靠性方面：可使用雙服務器提供雙重保險，如一方故障，另一方可接管終端，確保系統關鍵功能正常運作。終端采用工業級芯片，全天24小時工作，不受網絡病毒侵擾。

E、AVH網絡廣播系統具備如下特點：數字化、個性化、網絡化、自動化、人性化、智能化、小工程、零維護。其中個性化、自動化是AVH網絡廣播系統最顯著的特點。

F、終端個性化：基于數字數據網絡，每個語音終端都有獨立的IP地址，完全實現點對點的個性化節目。

G、管理網絡化：播放列表制作與編排、領導講話、節目定時播放都可以通過網絡遠程操作。

H、自動化播放：操作人員預先編排好節目播放表，指定播放終端、播放節目、播放時間，服務器將自動進行播放，無人值守。

I、人性化操作：人性化的圖形菜單界面、中文提示操作的無線智能播控手機，控制節目播放。人性化的操作，輕松簡便，提高了操作人員的效率。

J、工程簡單：AVH網絡廣播對于已經鋪設好網絡的場所，只需要增加服務器與安裝終端即可。如果沒有鋪設網線，數據網絡的工程量也相對簡單，只需要鋪設網線即可。一旦建設，數字廣播系統與計算機網絡系統可以共用，減少多網重復建設。

K、維護量?。篈VH網絡廣播在物理上與傳統網絡共用，所以并不在傳統網絡維護之外增加額外的維護工作。在應用上，系統可設置獨立網段與計算機系統分隔，各語音終端嵌入式系統程序固化，不會受到病毒感染。系統整體穩定可靠，維護工作簡單易行。

2．7、廠區IP網絡廣播系統布局

A、數字網絡廣播服務器位于廣播控制中心：

設置了音源設備，如DVD、有線廣播話筒、調諧器、無線話筒等設備，音源設備接入到前置放大器進行集中處理，輸出到編碼器，直接接入到廠區網絡；配置了監聽終端機，能對播放的音樂進行監聽；同時配置了主控電腦的定時控制器和電源時序器，音源設備、調音臺等設備的電源接入到電源時序器，通過定時控制器對主控電腦和電源時序器的定時控制，能自動定時開關電腦和所有周邊設備，同時配置了無線遙控器，能在室外通過該遙控器，直接控制廣播播放任務，如對某一分區播放歌曲等功能。

B、廠區：

廠區可以根據實際情況進行分區，在每個廠區各設置一臺機架終端機以及一臺受控廣播功放，直接接入廠區網絡，即可接受廣播服務器主控軟件的控制和廣播，同時機架終端機能自動根據廣播信號的有無自動控制廣播功放的開關，以避免功放長時間工作，以達到延長設備使用壽命的功能。

C、領導辦公室：

在領導辦公室配置了一臺IP網絡尋呼話筒，接入網絡，即可對整個廠區的任意區域進行廣播。

廣播IP終端與廣播服務器通過廠區內部網絡通信，也就是說只要服務器與終端已接入同一個以太網就可以互相通信。

第三章、廠區廣播系統主要設備介紹

3．1、數字IP網絡廣播服務器主/分控軟件：AVH DB-V3

        IP網絡廣播服務器主控軟件，是數字IP網絡廣播系統的核心，負責音頻流點播服務、計劃任務處理、終端管理和權限管理等功能。管理節目庫資源，為所有語音終端提供定時播放和實時點播媒體服務，響應各播控器的播放請求。為各工作站提供數據接口服務。

        完成音頻實時采播、節目資源制作功能。采播工作站通過調音臺，接入卡座、DVD、收音機、MP3播放器、話筒等模擬音頻信號，實時采集壓縮后直播到各網絡語音終端。還可以將軟件接收的網上電臺節目，對網絡語音終端實時播放，使每一個語音終端都可以收聽到網上純正的語言電臺節目；采播工作站可以將傳統的音頻課件，如磁帶、錄像帶、CD等，通過采集壓縮，轉換成數字節目存儲到系統服務器中。

        通過廣播軟件系統，可以設定多個分區，可將任意多個終端設定到一個分區，且單個終端可跨分區設定。定時節目廣播:可以按預先定制的任務對一個或多個終端定時廣播音樂。文件廣播:可臨時創建多個文件廣播任務，對任意終端進行廣播。  終端演講:可任意指定一個終端做為廣播音源，把此終端本身自帶的線路、話筒音源實時編碼成數字音頻流廣播到其它任意多個終端。

        實時采播將外接音頻（卡座、收音機、話筒等）接入電腦聲卡或外配的音頻編碼終端,實時編碼成數字音頻流廣播到其它任意多個終端,多個音頻編碼終端可同時工作。    遠程尋呼:通過網絡尋呼話筒或PC機工作站軟件，能對任意終端實現廣播尋呼。支持跨越Internet的遠程尋呼。資源點播：可自由點播廣播服務器的資源文件，全中文目錄顯示操作簡單，可快進、快退、復讀和多種播放模式,支持多種音樂格式。U盤播放、錄音:U盤識別能強，支持FAT16,FAT32文件系統,高音質CD級別(44.1K,16位)錄音。終端全雙工雙向對講:尋呼話筒與終端之間，終端與終端之間可以實現雙向對講功能,且終端自帶回聲消除功能。功放電源控制、網絡信號點擴搌.終端可自動控制外接功放電源的開和關,  終端可選配多口交換機,進行網絡信號點擴搌。

        分為主控制軟件及分控軟件，主控軟件實現對整個IP數字廣播的所有控制，如文件廣播、聲卡廣播、編碼廣播、終端演講、雙向對講等功能，分控軟件可以根據授權級別不同來進行不同的控制。

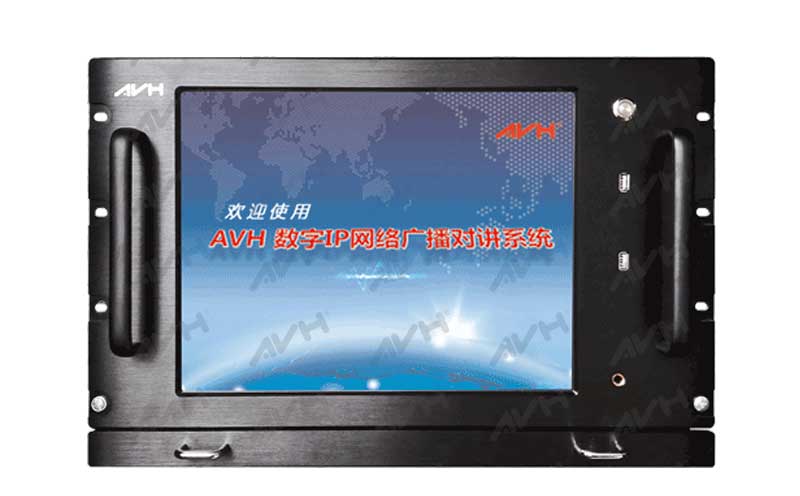

3．2、機架式數字IP網絡廣播主機：AVH DB-G108

產品用途：

1、IP網絡數字廣播控制軟件運行的平臺，是IP網絡廣播系統的控制中心；

2、可安裝在廣播總主控室中或各個分部、分校區的分控中心，對整個廣播系統進行實時有效的管理。

產品概述：

1、簡易操作觸摸屏顯示

2、強大自動/手動即時操作功能

3、軟件操作平臺: WINDOWS98/2000/XP/2003

4、支持多種音樂播放格式，光驅、數字調諧器、USB熱插播、硬盤

5、超大容量音樂庫存儲功能，可編程定時播放輸出，具有周循環功能

6、消防報警自動強切廣播，區域自動識別

7、可設置多個分控站，實現遠程控制及遠程尋呼

8、IP網絡廣播控制中心是系統的核心。采用工控機箱設計，觸摸屏顯示操控，內置功能強大的AVH   IP網絡廣播控制服務器軟件，常用節目素材，大容量節目源空間，用戶可以根據自己需求下載或制作錄制節目。負責音頻流點播服務、計劃任務處理、終端管理和權限管理等功能。管理節目庫資源，為所有網絡適配器提供定時播放和實時點播媒體服務，響應各網絡適配器的播放請求，為各音頻工作站提供數據接口服務。

 9、全數字化傳輸，以局域網或具有獨立IP的互聯網為主要傳輸媒介，支持專用百兆網傳輸，傳輸距離不受限制，并實現了多網合一。局域網內裝有本系統的任意工作站電腦可根據權限大小對系統進行廣播，向本系統添加或刪除節目。
