智慧醫療系統方案

首頁>解決方案>智慧醫療系統方案
醫院IP網絡廣播系統方案
發布日期:2020-2-20   點擊次數:

1.   醫院IP網絡廣播系統 概述

計劃經濟體制下,醫療衛生體系定位明確,中國的醫療衛生創造了一系列輝煌,在醫療服務、預防保健等各個方面都取得了很大的成就。農村和城鎮的醫療服務也在這時全面展開,醫療服務的可及性大大增強。

2020年新型冠狀病毒的爆發牽動著全世界人民的心,醫院是大型特殊的公共場所,人員密集的地方,也是我們無硝煙戰爭中的最后防線。

隨著現代化醫療水平的不斷提升,公共廣播系統在整個過程中起著至關重要的作用。

2.  醫院IP網絡廣播系統 功能需求

● 醫院管理中心統一管理調度,實現點對點,點對區的播音喊話及播放通知等功能。

● 特殊地區有緊急事務時可實現與管理中心或接警中心一鍵求助對講,同時可支持監控聯動。

● 出現消防災情時,可實現消防聯動。

● 特殊時期轉播防疫新聞

● 發布通知、尋呼以及其他語音信息

● 必要時發布警笛及災害性事故緊急廣播。

● 定時提醒功能。

3.  醫院IP網絡廣播系統 設計依據

本方案依照廣播系統實際使用要求,按有關國家標準為依據,本設計主要參照以下標準進行:

● 《公共廣播系統工程技術規范》GB50526-2010

● 《火災自動報警系統設計規范(摘錄)》GB50116-98

● 《建筑設計防火規范》 GBJ16 37

● 《火災自動報警系統設計規范》 GBJ116 88

● 《火災自動報警系統施工及驗收規范》 GBJ50166 92

● 《民用建筑電纜電視系統工程技術規范》GB50198-94

● 《民用建筑電氣設計規范》GJG/T16-92

● 《智能建筑設計標準》GB/T50314-2000

● 《廳堂擴聲特性測量方法》GB/T495995

● 《電子產品現場工作可靠性、有效性和維修性數據收集指南》

● 《電子產品運輸包裝總技術條件》SJ3212-89

● 《視聽視頻和電視設備及維護與操作安全要求》GB12641-90

● 《系統接地的型式及安全技術要求》GB14050-93

● 《聲學名詞術語》GB3947

● 《廳堂擴聲系統聲學特性指標》GYJ12586

● 《廳堂擴聲系統設備互聯的優選電氣配接值》SJ2112-82

● 《語言清晰度指數的計算方法》GB/T15485

● 《傳聲器測量方法》GB9401-88

● 《收音機相關參數及測量方法》GB4878-85

● 《傳聲器主要性能測量方法》GB9396-88

● 《信息設備安全及電氣設備安全》GB4943-95

● 《電子設備雷擊保護法》GB7450-87

● 《電氣設備安全》GB10292-88

4.  醫院IP網絡廣播系統 系統選型

IP網絡廣播系統利用TCP/IP網絡通信協議的優點,采用基于現有的LAN/WAN網絡來建設,安裝時無需單獨布線或可自建局域網。采用基于IP網絡的節目傳送,解決了傳統廣播系統存在的線路功率損耗、節目單一、控制方式落后、廣播信號傳播單向性等弱點。

下面將IP網絡廣播系統和其它系統之間的對比如下:


IP網絡廣播系統


根據用戶需求及用戶內部實際環境,本方案中選擇了:

音之圣最新一代的IP網絡廣播;

AVH IP網絡廣播系統采用基于當前已廣泛使用的以太網網絡平臺,完全不同于純模擬廣播、調頻尋址廣播和數控廣播的產品,并結合多項數字音頻技術,多方面體現了其顯著的優越性。

AVH IP網絡廣播系統具有數字化、個性化、網絡化、自動化、人性化、智能化、小工程、零維護。其中個性化、自動化是AVH網絡廣播系統最顯著的特點。

5.  醫院IP網絡廣播系統 架構

AVH數字IP網絡廣播系統采用當今世界廣泛使用的TCP/IP網絡技術,將音頻信號以IP包協議的形式在局域網和廣域網上進行傳送,徹底解決了傳統廣播系統存在的音質不佳,維護管理復雜,互動性能差等問題。該系統設備使用簡單,安裝擴展方便,只需將IP網絡廣播終端接入計算機網絡即可構成功能強大的數字化廣播系統。

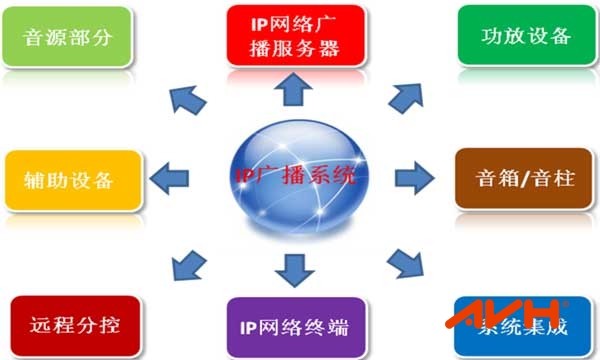

本次方案設計采用AVH數字廣播設備,主要組成設計如下圖所示:


IP網絡廣播系統架構


1)音源部分:

包括音源設備和信號處理設備兩部分:

音源設備包括:DVD、話筒、電腦音頻、調諧器、雙卡座、尋呼話筒、UMP3文件等一切能發出聲音的設備。

信號處理設備包括:前置放大器、調音臺等信號放大處理設備,將音源信號進行放大、處理后,送給IP網絡廣播服務器。

2IP網絡廣播主機:

將廣播的音頻信號進行數字編碼,并以IP數據包的形式傳輸,終端接收數據后,解碼還原為音頻信號。

同時,作為系統的核心部分,是廣播系統數據交換、系統運行和功能操作的綜合管理平臺。

3IP網絡終端:

接收廣播主機發或其它終端傳輸?shù)?/span>IP數據包,將其還原成音頻信號。

4)功放設備:

其作用是對信號處理設備送來的經過處理的音頻信號進行放大,同時輸出至音箱,推動音箱發出聲音。像:合并式廣播功放、帶分區廣播功放、帶分區帶獨立音量調節功放、純后級廣播功放等產品。

5)音柱/音箱:

將功放送過來的廣播信號還原成人耳能識別的聲音信號。

6)輔助設備:

完成特定功能的相關設備,如系統定時控制器與電源時序器配合,可實現機房設備的自動開關機,達到無人值守的目的;

7)遠程分控:

通過遠程尋呼話筒或電腦客戶端,可實現遠程廣播、講話等功能。

8)系統集成:

    通過相關設備,與其它平臺進行對接,實現系統集成。如,可通過IP網絡鄰層報警矩陣與消防系統進行聯動,觸發報警時可聯動進行消防廣播;通過電話接入器可實現電話打入廣播;提供SDK二次開發包,進行二次開發后與監控、門禁、報警等系統進行集成。

本次系統方案依據以上結構,充分了解院方需求和使用要求,在此基礎上增加了自動控制等先進功能,力求達到智慧醫療公共廣播要求。

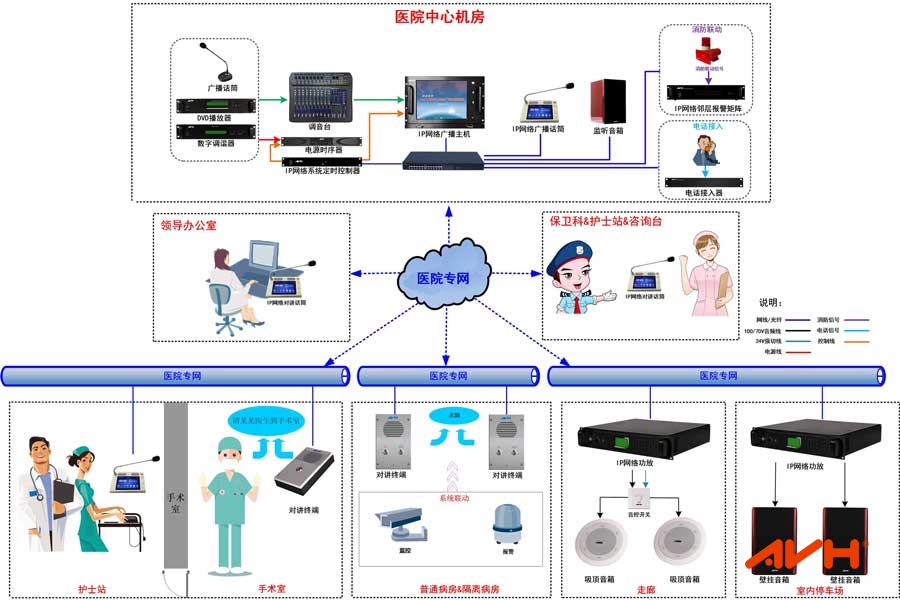

6.  醫院IP網絡廣播系統  拓撲圖


醫院IP廣播拓撲圖


7.  醫院IP網絡廣播系統 各區設計思路

        a、中心機房部分

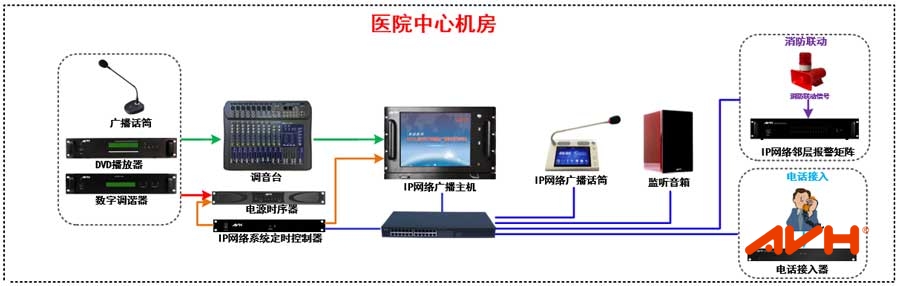

醫院中心機房


Ø  設計安裝一臺數字網絡廣播服務器及系統管理控制軟件,組成數字語音廣播系統控制中心?刂浦行目蓪θ我鈪^(qū)域或全區進行廣播喊話及播放背景音樂等功能。另外還可以將前端音源信號接入整個數字廣播系統進行播放,并且支持混音。

Ø  設計安裝132路消防聯動報警矩陣,可實現消費報警聯動功能。根據設置,當出現火警的情況下,通過32路消防報警矩陣可對火災區域進行聯動報警,疏散人員。

b、管理中心

Ø  領導辦公室:設1IP網絡廣播話筒,可實現與其它地區對講廣播功能。并且IP網絡廣播話筒的液晶屏上能夠顯示現場區域的名稱及正在與某某區域?qū)χv。同時可預設對講快捷鍵,可實現與現場一鍵對講廣播功能。


醫院領導辦公室

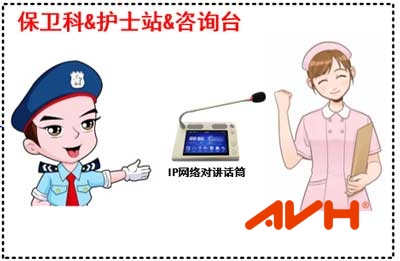

Ø  護士站,咨詢臺,保衛中心區:設1臺或多臺IP網絡廣播話筒。IP網絡廣播話筒與現場職責區域內的對講終端進行綁定,當現場出現緊急情況或需要業務咨詢時,現場可實現一鍵求助和一鍵咨詢功能。


廣播分區點


c、各區域:

根據各區域的特點及需求,我們是這樣設計。

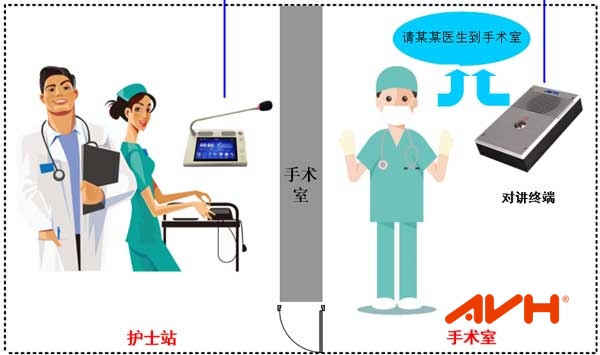

Ø  手術室:根據需求我們設計了1IP網絡對講終端。該對講終端與對應護士站IP網絡廣播話筒進行綁定,單手術室有緊急情況或有緊急事務時,手術室的對講終端可實現與對應護士站一鍵對講求助功能。


醫院手術站

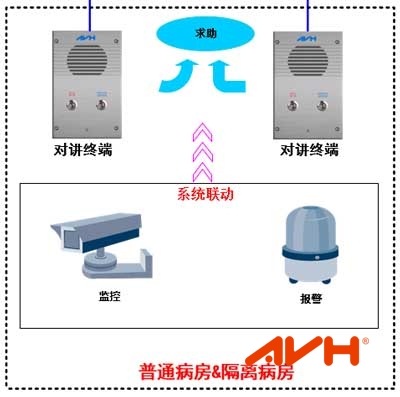

Ø  普通病房,隔離病房:我們設計了1臺雙鍵IP網絡對講終端。該對講終端與對應護士站或保衛中心IP網絡廣播話筒進行綁定,當病房病人有緊急情況或有緊急事務時,可通過病房安裝的對講終端實現與對應護士站或保衛中心一鍵對講或報警功能,同時可設置與現場監控進行聯動綁定,當現場有人員觸發按鍵,對應管的理中心就可直接看到現場的監控畫面。


醫院病房

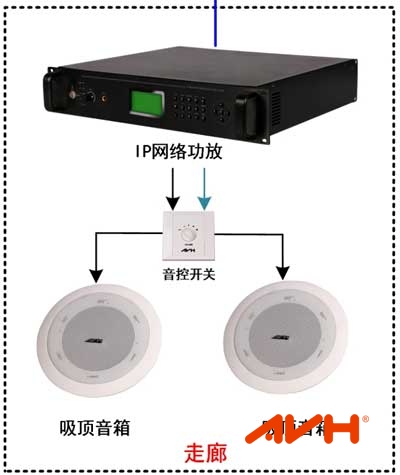

Ø  醫院走廊部分:我們直接采用了安裝一臺或多臺IP網絡廣播功放的形式設計, IP網絡廣播功放集信號處理;編解碼;功率放大于一體,無需外接功放就可直接接定阻或定壓音箱?紤]到本項目醫院采用吊頂結構,所以本次方案中走廊部分我們直接采用吸頂音箱的形式設計。另外該IP網絡廣播功放還帶有24V強切功能。消防報警時,輸出24V強切信號,強行打開人為關閉的音控開關,進行緊急廣播等。


醫院走廊部分

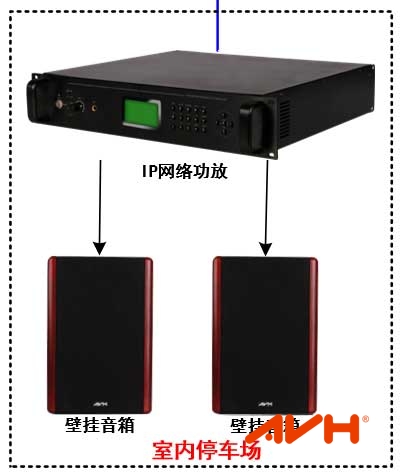

Ø  醫院室內停車場部分:我們也是直接采用了安裝一臺或多臺IP網絡廣播功放的形式設計, IP網絡廣播功放集信號處理;編解碼;功率放大于一體,無需外接功放就可直接接定阻或定壓音箱?紤]到室內停車場一般不會采用吊頂結構,所以本次區域音箱部分我們采用木質壁掛音箱的形式設計。


醫院室內停車場部分


8.  醫院IP網絡廣播系統 功能

8.1、醫院IP網絡廣播系統 的功能

涵蓋傳統廣播系統所有功能

包括自動打鈴、音樂播放、領導講話、播送通知、求助對講和轉播電臺節目等。

點對點、點對組的控制及任意分組功能

實現點對點、點對組的控制,即在同一時間,既可以對不同的點、不同的區域、同時播放不同的音樂,互不影響。


實時采播

將外接音頻(卡座、收音機、話筒等)接入電腦聲卡或外配的音頻編碼終端,實時編碼成數字音頻流廣播到其它任意多個終端,多個音頻編碼終端可同時工作。

監聽功能

廣播室選配監聽音箱,在機房對下面進行廣播或講話時,可以監聽對其它終端廣播時的聲音。

終端饋送演講功能

可任意指定一個終端做為廣播音源,把此終端本身自帶線路、話筒音源實時編碼成數字音頻流廣播到其它任意多個終端。即可將任意一個點本地的聲音實時傳輸?shù)街付ǖ钠渌我庖粋或多個區域中去。

本地擴聲與廣播共用功能

終端自帶功放,能直接外接定阻音箱,終端帶線路輸入,現場可單獨擴聲,當有廣播任務時,可以自動打斷本地廣播先播放廣播任務,廣播完畢后本地再繼續使用。

任務優先功能

系統具有消防任務、定時任務、本地播放任務三級優先級別。消防播放級別最高,本地最低。即當有消防任務,第一時間播放,打斷別的正在進行的任務。

智能待機功能

IP終端設備具有智能待機功能,待機時間1~99分種任意可設,在沒有操作和音頻流時能自動進入待機狀態,待機狀態能耗十分小。

功放電源控制

機架式IP終端機具有功放短路后控接口,能外接帶后控功能的功放,無需外配電源時序器,能根據廣播任務的有無自動開啟和關閉功放的開和關,大量節約電力,降低使用成本,提高設備使用壽命。

終端全雙工雙向?qū)χv及對講錄音功能

尋呼話筒與終端之間、終端與終端之間能實現全雙工雙向?qū)χv,同時能將對講內容實時保存在服務器中,即點與點之間、點與總機房、點與管理中心之間可實現雙向?qū)χv。

權限和訪問級別控制

系統可設置播放優先級別,能保證不同內容的音頻合理地輸送到系統的終端節點;設備可設有用戶登錄界面,保護設備不受非授權人員的誤操作影響。所有設備采用獨有的嵌入式操作系統,操作簡單,管理方便,可以保證系統不受病毒和網絡攻擊。

終端具有U盤錄放及外接音源(如DVD等)進行播放的功能

IP網絡終端具有USB接口,能外接U盤,對U盤中的MP3文件進行點播,同時能對終端本地的聲音進行錄制,并保存在U盤中。

終端機具有多口網絡交換接口

終端機具有網絡交換機功能,兩路RJ45接口,接口具有交換機功能不分輸入輸出。

遠程控制播放(點播)

IP網絡廣播終端在空閑狀態可以通過遙控器完成對服務器的選曲、點播功能。

分控功能

在領導及管理員等辦公室可以配置遠程IP尋呼話筒或廣播分控軟件,即可對指定的區域進行廣播,如領導在辦公室可以對任意區域進行廣播,管理處辦公室可以對各自分管的區域進行廣播,和播放音樂,操作更加靈活、便捷。

求助對講功能

增加網絡求助點,可實現各求助點與服務中心之間進行緊急求助,并且在服務中心無人接聽時,轉接到廣播中心管理人員手機。同時,還可以實現主機房與求助點現場的視頻聯動和聲音監聽。

醫院求助對講功能

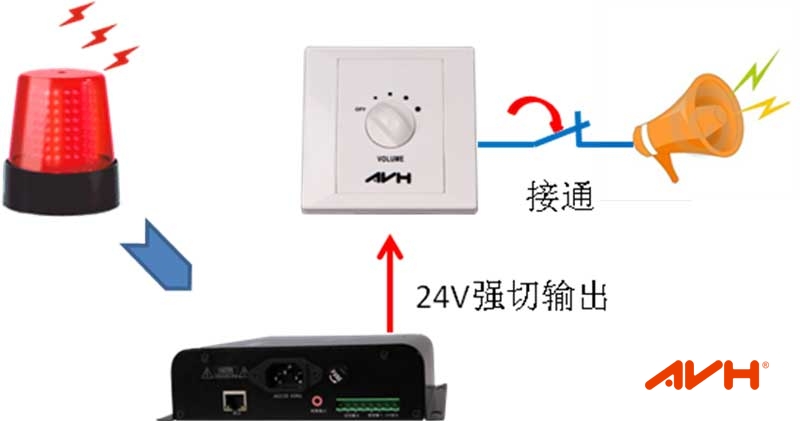

24V消防強切功能

消防報警時,輸出24V強切信號,強行打開人為關閉的音控開關,進行緊急廣播等。

醫院24V消防強切功能


電話接入功能

可通過電話直接對任意分區、任意終端進行廣播和講話。


支持跨網段和路由功能(需固定靜態IP地址,做端口映射。)

具有跨越INTERNET網的功能,在中心機房配置上相關的設備及軟件,可以通過INTERNET網對區域進行遠程廣播通知等功能。

領導、管理員可以通過INTERNET網絡或4G網絡,遠程對指定區域進行廣播、講話等。


8.2、醫院IP網絡廣播系統 的特色功能

以下為系統特色功能,可根據需要選配:


系統軟件具有雙保險功能(選配)

可設置主服務器以及備份服務器,當主服務器故障或感染病毒時,備份服務器可自動接替主服務器進行工作,提高了系統的穩定、可靠性。



終端具有斷網定時打鈴功能(選配)

系統具有音頻終端斷網自動打鈴、自動定時更新終端斷網打鈴定時程序功能。


文本廣播功能(選配)

可通過廣播軟件實現文字輸入自動轉換成語音廣播功能。


支持手機APP控制功能(選配)

在手機上安裝AVH智慧云端APP應用程序,通過局域網wifi4G網絡用戶就可方便的通過手機進行點對點廣播,播放音樂及文本廣播。

8.3、醫院IP網絡廣播系統 聯動功能

消防聯動報警功能

系統具有消防聯動報警功能,當出現火警的情況下,根據設置,對火災區域進行自動報警,疏散人員的作用,客戶可根據自身的需要,進行選配。


與監控聯動功能

通過安裝在區域求助點相應的IP對講終端,可與視頻監控系統的聯動、錄像?蛻艨筛鶕自身的需要,進行選配。


系統集成SDK開發包

系統提供豐富的SDK二次開發接口,方便與其它系統的集成。醫院可根據自身的需要,進行選配。
